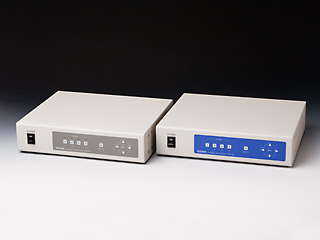

接続する4台のＰＣの画面を同時に表示できるＰＣ切替器
ＳＸＧＡ（1280 × 1024）出力に対応
PCやネットワークに依存しないハードウェア画面分割表示
標準機（RPM-4）に新しい機能として、フロントパネル操作スイッチを追加
また、RPM-4Wではワイド画面 WXGA（1360 × 768）入出力に対応
|
 |
|
|
|
|
 接続するすべてのＰＣの表示画面を同時に表示可能 |
| 自然な動画表示が可能な画面更新速度を実現（従来機,RPM-1の約2倍） |
フロント操作パネル搭載。
PC切替、入力映像名表示設定、マルチレイアウト表示設定、分割表示枠ON/OFF、表示位置補正、入力解像度設定、入力映像の明るさコントラスト調整など、装置本体で各種操作が可能。 |
RPM-4N / 4Wで、マルチ画面入出力とも SXGA(1280×1024)に対応
RPM-4N / 4Wで、マルチ画面入出力とも WXGA(1360×768)に対応 |
| 各種表示モード搭載（シングルモード，均等分割モード，４－１画面モード縦／横） |
| RPM-4N／4W 共通 |
RPM-4W |
|
シングルモード(スルー画面)  |
 |
※各モードとも、操作中の画面以外のすべての画面も随時更新されます |
均等分割モード |
 |
|
４－１画面モード（縦）  |
 |
|
自動分割モード |
 |
|
縦割表示モード  |
 |
|
横割表示モード  |
 |
|
|
サブモニター対応 (シングル画面専用）
|
【運用例】
通常作業をサブモニター（シングル画面専用）、監視用にメインモニター（常時マルチ表示）
|
| 標準のホットキー操作に加え、RS232Cによる外部制御、 専用操作ユニット（別売）など、簡単かつ柔軟な操作性 |
オプション機器
専用操作ユニット
|
 ラック固定用ネジ穴
|
| 連動可能>>KVMエクステンダー(KVM-1600S, KVM-2600S）と組み合わせて使用することで20～200mの遠隔設置可能 |
| 音声切替機能付き |
| ４回路マルチ画面表示のモニタ切替器として使用可能 |
| ハードウェア画面分割機能のより専用ドライバ等不要 |
|
 |
|
|
 品名 |
|
PCマルチセレクター ４N / 4W |
| 型番 |
|
ＲＰＭ－４ |
| 標準価格 |
|
\ 197,4000( 税抜￥188,000) |
| JAN
Code |
|
RPM-4N : 45.62193.93106.7, RPM-4W : 45.62193.93107.4 |
| 対応パソコン |
|
|
ＰＣ／ＡＴ互換機（ＯＡＤＧ仕様準拠）
Ｄｓｕｂ１５ピン装備,ＰＳ／２キーボード、マウスコネクタを持つパソコン |
|
| 対応キーボード |
|
|
ＰＳ／２キーボード、ミニＤＩＮ６ピン(OADG準拠） |
|
| 対応マウス |
|
|
ＰＳ／２マウス、ミニＤＩＮ６ピン Ｍｉｃｒｏmsoft IntelliMouseに対応
専用ドライバや、機能追加のアプリケーションソフトウェアには対応していません。 |
|
| 対応モニタ |
|
|
Ｄｓｕｂ１５ピンが装備されているマルチスキャンモニタ |
|
| 入力解像度 |
|
|
WXGA（1360×768 / 60Hｚ, 1280×768 / 60Hｚ）
SXGA（1280×1024 / 60Hｚ）
XGA （1024×768 / 60，70，75Hｚ）
SVGA（800×600 / 60，75Hｚ）
VGA （640×480 / 60，75Hｚ） |
|
| 出力解像度 |
|
シングル表示時
入力解像度と同じ
|
RPM-4N マルチ表示時
SXGA （1280 × 1024 / 60Hｚ）、 XGA （1024×768 / 60Hｚ）
RPM-4W マルチ表示時
WSXGA （1360 × 768 / 60Hｚ）、 SXGA （1280×1024 / 60Hｚ） |
|
| 入力切替方法 |
|
ホットキーコマンド、RS232C通信コマンド制御、操作ユニット（別売） |
| インターフェース |
|
|
| ・ |
パソコン側 |
キーボード・マウスコネクタ ・・・ miniDIN6pin メス × ８
モニター ・・・ Dsub15pin オス × ４
音声コネクタ ・・・ ステレオミニジャック Φ3.5 × ４
|
| ・ |
メインコンソール側 |
キーボード・マウスコネクタ ・・・ miniDIN6pin メス × １２
モニター ・・・ Dsub15pin オス × １
音声コネクタ ・・・ ステレオミニジャック Φ3.5 × １ |
| ・ |
サブモニター側 |
モニター ・・・ Dsub15pin オス × １ |
|
|
| 環境条件 |
|
温度10℃～40℃ 湿度20％～80％（結露なきこと） |
| 電源 |
|
入力電圧 AC 90～250 V ，入力周波数 50/60 Hz |
| 外形寸法 |
|
250(W)×57(H)×205(D) 突起物及びゴム足を含まない。 |
| 重量 |
|
1.8ｋg以下 |
| |
|
|
|
|
|
 |
|
本体、取扱説明書、ＡＣコード、アース線、保証書、操作早見表 |
|
|
| ※ |
付属のＡＣコードは日本国内専用です。国外でのご使用はできません。 |
|
パソコンとＲＰＭ－４との接続は別売のＫＶＭ複合ケーブルをご使用ください。 |
|
音声機能をご使用になる場合は市販のオーディオケーブル（ステレオミニプラグ3.5Φ）を別途ご用意ください。 |
|
| |
|
|
| |
|
|
 |
|
その他各種ご用意致しております！
|
 |
|

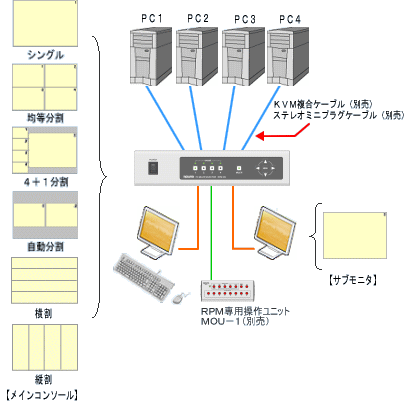

簡単接続！
|
| |
|
ケーブルを繋ぐだけの簡単セットアップ。
各パソコンの切替えやメニューの設定もすべてホットキーで操作です。 |
|
|
|
|
|
|
|

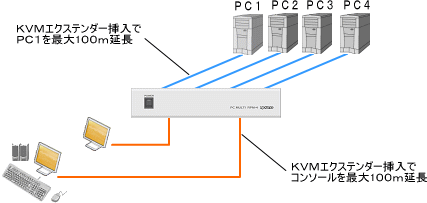

”ＫＶＭエクステンダー（KVM-1600S）を使用すれば、
１００ｍ先のパソコンもマルチ表示と操作ができます。” |
|
 |
|
パソコン①～④すべてを操作部から離れて設置する場合
|
| 操作部とＲＰＭ-１間にＫＶＭ－１６００Ｓを挿入します。 |
| パソコン①と③だけを操作部から離れた場所に設置する場合 |
| ＲＰＭ-１とパソコン①間、ＲＰＭ-１とパソコン③間にそれぞれ１セットずつＫＶＭ－１６００Ｓを挿入します。 |
|
|
