接続する4台のＰＣの画面を同時に表示できるＰＣ切替器
PCやネットワークに依存しないハードウェア画面分割表示 |
 |
|
|
|
|
 接続するすべてのＰＣの表示画面を同時に表示可能 |
| 各種表示モード搭載（シングルモード，均等分割モード，４－１画面モード縦／横） |
シングルモード |
均等分割モード |
※各モードとも、操作中の画面以外のすべての画面は随時更新されます |
４－１画面モード（縦） |
４－１画面モード（横） |
|
|
| 連動可能>>KVMエクステンダー(KVM-1600）と組み合わせて使用することで100mの遠隔設置可能 |
| ４回路マルチ画面表示のモニタ切替器として使用可能 |
| ハードウェア画面分割機能のより専用ドライバ等不要 |
|
 |
|
|

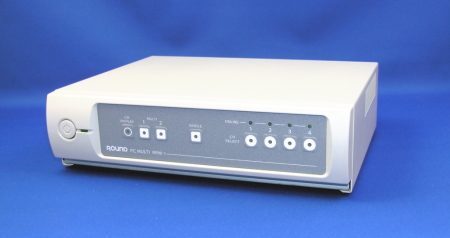

 品名 |
|
PCマルチセレクター |
| 型番 |
|
ＲＰＭ－１ |
| 標準価格 |
|
\ 165,900( 税抜￥158,000) 生産終了しました。 後継機種 今春発売予定 |
| JAN
Code |
|
45.62193.93180.7 |
| 対応パソコン |
|
|
ＰＣ／ＡＴ互換機（ＯＡＤＧ仕様準拠）
Ｄｓｕｂ１５ピン装備,ＰＳ／２キーボード、マウスコネクタを持つパソコン |
|
| 対応キーボード |
|
|
ＰＳ／２キーボード、ミニＤＩＮ６ピン(OADG準拠） |
|
| 対応マウス |
|
|
ＰＳ／２マウス、ミニＤＩＮ６ピン Ｍｉｃｒｏmsoft IntelliMouseに対応
専用ドライバや、機能追加のアプリケーションソフトウェアには対応していません。 |
|
| 対応モニタ |
|
|
Ｄｓｕｂ１５ピンが装備されているマルチスキャンモニタ |
|
| 入力解像度 |
|
|
SXGA（1280×1024 60Hｚ）
XGA （1024×768
70，75※推奨，80Hｚ）
SVGA（800×600 60，75，80Hｚ）
VGA （640×480
60，75，80Hｚ） |
|
| 出力解像度 |
|
シングルモード時
入力解像度と同じ
|
マルチモード時
XGA （1024×768 60Hｚ） |
|
| 映像音声仕様 |
|
|
| ・ |
映像入力レベル |
RGB 0.7Vp-p（75Ω負荷）
HD/VD TTLレベル（2KΩ負荷） |
| ・ |
映像出力レベル |
RGB 0.7Vp-p（75Ω負荷）
HD/VD TTLレベル（2KΩ負荷） |
| ・ |
音声入力レベル |
音声周波数特性・・・20Hz～20KHz
入力信号レベル・・・LINE入力 3VP－P（2.1Vrms)
入力信号インピーダンス・・・10KΩ以上 |
| ・ |
音声出力レベル |
出力信号レベル・・・入力レベルと同じ
出力信号インピーダンス・・・２KΩ以下
|
|
|
| 入力切替方法 |
|
本体スイッチ、ホットキー |
| OS |
|
WindowsXP、Windows2000、WindowsME、Windows98（SE含） |
| 環境条件 |
|
温度10℃～40℃ 湿度20％～80％（結露なきこと） |
| 電源 |
|
付属ACアダプタ DC6.5V 1.2A以下 |
| 外形寸法 |
|
215(W)×58(H)×170(D) 突起物及びゴム足を含まない。 |
| 重量 |
|
1.2ｋg以下 |
| |
|
|
 |
|
本体、取扱説明書、RGB・PS/2複合ケーブル４本（1．8ｍ）、ＡＣアダプタ、保証書 |
|
|
| ※ |
音声機能をご使用になる場合は市販のオーディオケーブル（ステレオミニプラグ3.5Φ）を別途ご用意ください。 |
|
| |
|
|
| |
|
|
 |
|
その他各種ご用意致しております！
|
 |
|

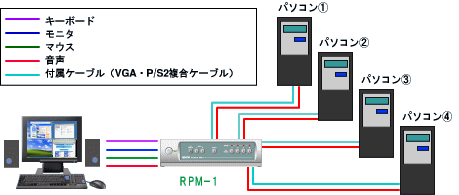

簡単接続！
|
| |
|
ケーブルを繋ぐだけの簡単セットアップ。
各パソコンの切替えやメニューの設定もすべてホットキーで操作です。 |
|
|
|
|
|
|
|
”ＫＶＭエクステンダー（KVM-1600S）を使用すれば、
１００ｍ先のパソコンもマルチ表示と操作ができます。” |
|
 |
|
パソコン①～④すべてを操作部から離れて設置する場合
|
| 操作部とＲＰＭ-１間にＫＶＭ－１６００Ｓを挿入します。 |
| パソコン①と③だけを操作部から離れた場所に設置する場合 |
| ＲＰＭ-１とパソコン①間、ＲＰＭ-１とパソコン③間にそれぞれ１セットずつＫＶＭ－１６００Ｓを挿入します。 |
|
|
